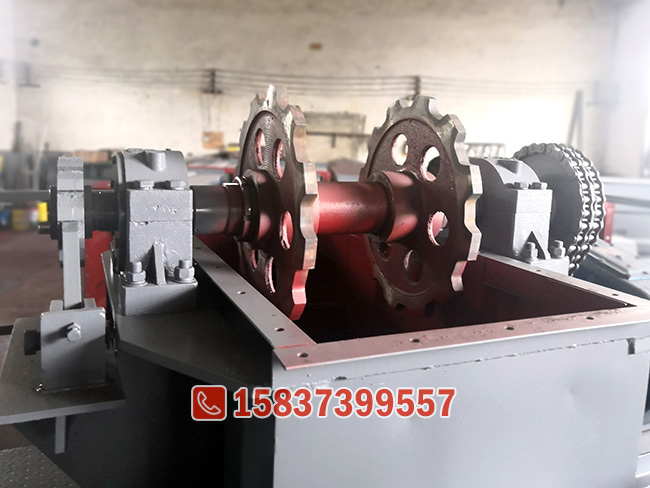

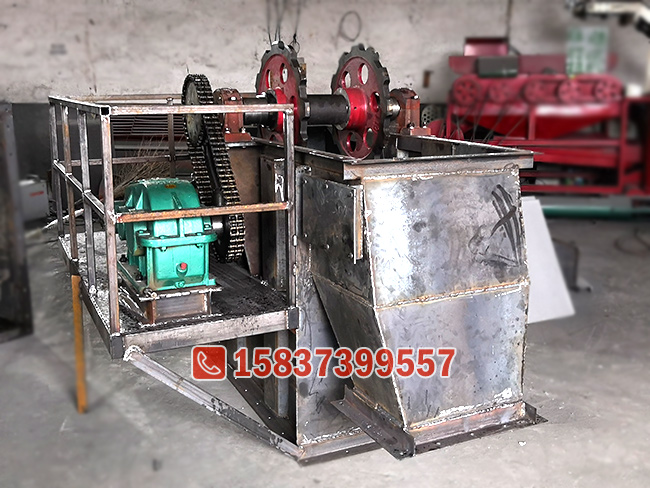

NE50斗式提升机链轮着实与NE30提升机链轮尺寸是一样的，只不是NE50提升机是双排板链斗式提升机，上下各装置两个链轮，这两个链轮需要同步配对的，开键槽位置要一样
。

NE50提升机链轮尺寸

NE50提升机链轮的上下轮尺寸不太一样，上轮12齿，下轮11齿，上轮内孔136mm，下轮内孔110mm，NE提升机的链条要和链轮啮合配套使用，因此链轮的节距与NE50链条一样都是152.4mm，滚子直径36mm，内径内宽36.5mm
。

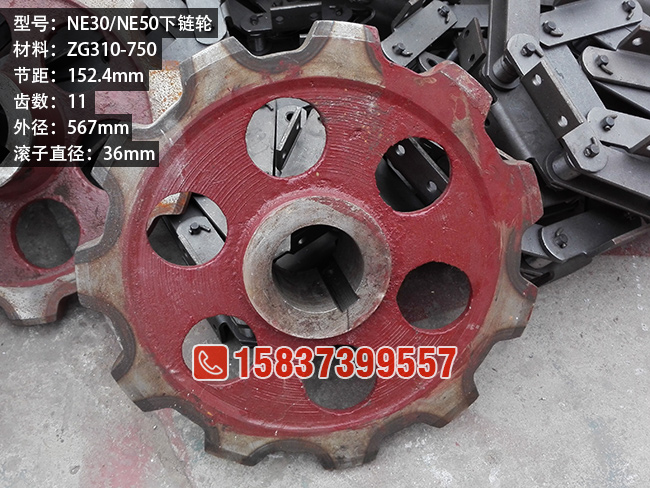

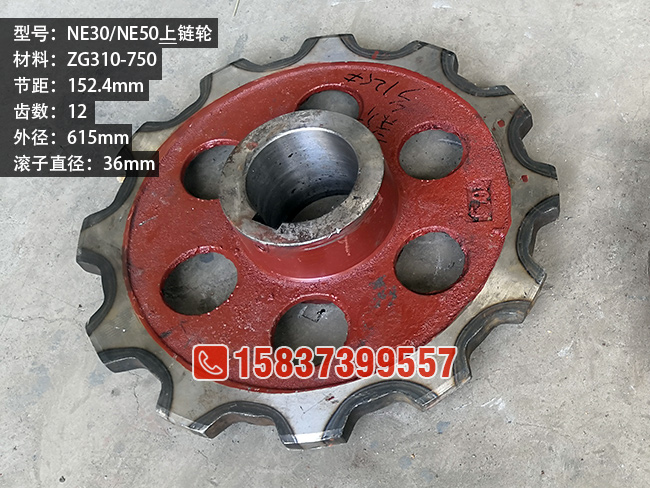

NE50上链轮12齿外径615mm，下轮11齿外径567mm
。

NE50提升机链轮材质

NE板链提升机的链轮都是齿轮式，链轮齿面和链条啮合，经常磨损，因此对材质有一定要求，并且对热处置惩罚工艺要求较高
。

NE50提升机链轮一样平常为铸造件，材质为ZG310-570，齿面淬火热处置惩罚，HRC40-50°，深度2-3.5mm，这个热处置惩罚工艺是zui主要的一点，没有经由淬火处置惩罚的链轮，可能用几个月就会磨损严主要举行替换，这样就大大增添了维修率
。
