NE15提升机链条尺寸

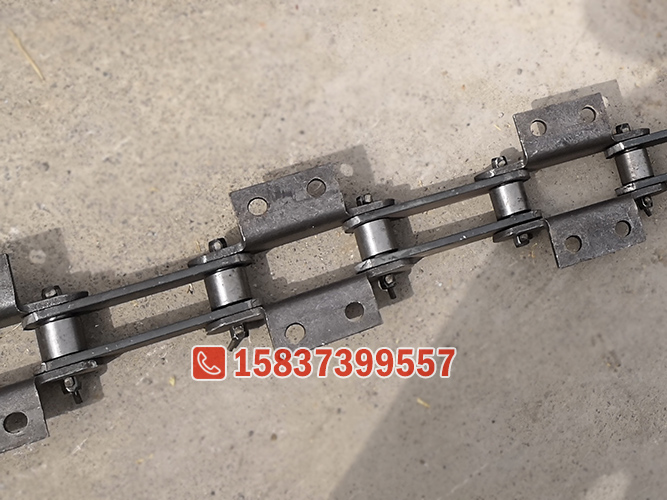

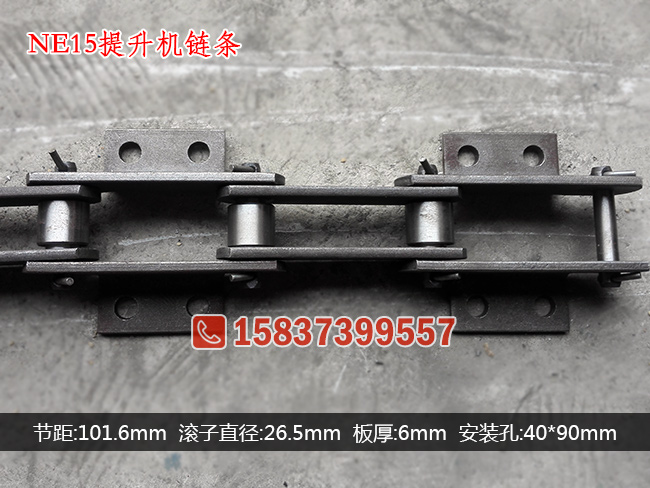

NE15斗式提升机链条节距101.6mm，销轴直径11.5mm，销轴长度70mm，滚子直径26.5mm，内节内宽27mm，链板厚度6mm，链板宽度35mm
。装置孔40*90mm
。

NE15提升机链条材质

链条的链板为45#钢材质，销轴套筒滚子为40Cr调质热处置惩罚，增添耐磨可靠性
。

NE15斗式提升机先容

NE15斗式提升机为单排链样式，是NE系列中zui小的一个型号，提升量为15立方/小时
。

NE15是板链斗式提升机主要由头部、尾部、中心箱体、链条链轮等部分组成
。

头部箱体装置有上轴、上链轮，可凭证要求选装逆止器、磨练平台等装置
。

NE15提升机的下部箱体装置有丝杆弹簧自动张紧装置、磨练门
。链条为套筒滚子板链
。

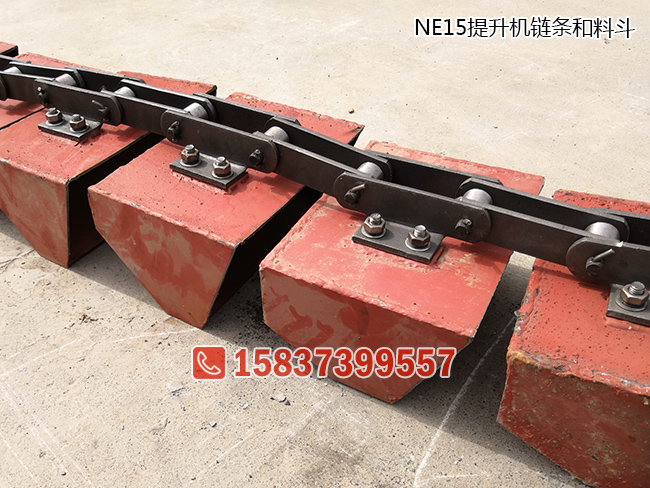

上图为NE15斗式提升机内部结构，由于是厂内试机，料斗只装置了一部分
？梢钥闯隼吹ヅ帕囱，斗距也很密，基本上是一个料斗挨着一个料斗
。
