NE30型板链斗式提升机
NE30板链提升机先容
NE30型板链斗式提升机为单排链样式,提升量30立方/小时,上下各装置一个链轮,链条节距152.4mm,料斗间距304.8mm。尾部箱体装置有自动张紧装置,为丝杆弹簧样式。
NE30斗式提升机是NE系列中较常用的一个型号,常用来提升石子、沙子、水泥等物料,在砂石厂、水泥厂、搅拌站、石粉加工厂等行业有着普遍应用。
NE30板链斗式提升机结构
NE30斗式提升机是单排链样式斗式提升机,提升机内装置一排链条,NE30提升机链条上装置有料斗,料斗间距304.8mm。即一米3.3个料斗。NE30提升机的尺寸与NE50斗式提升机较量类似,链条除了外链板其他部分一模一样,料斗宽度也都是300mm,只是样式有点区别。箱体的长度一样,只是NE50是双排链样式,因此箱体较宽些。

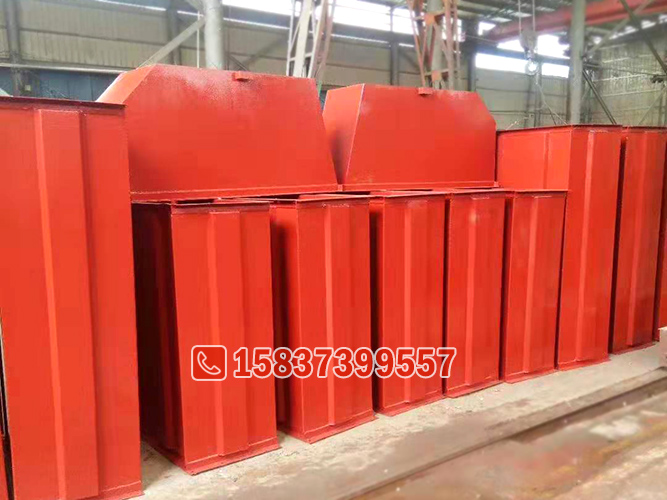

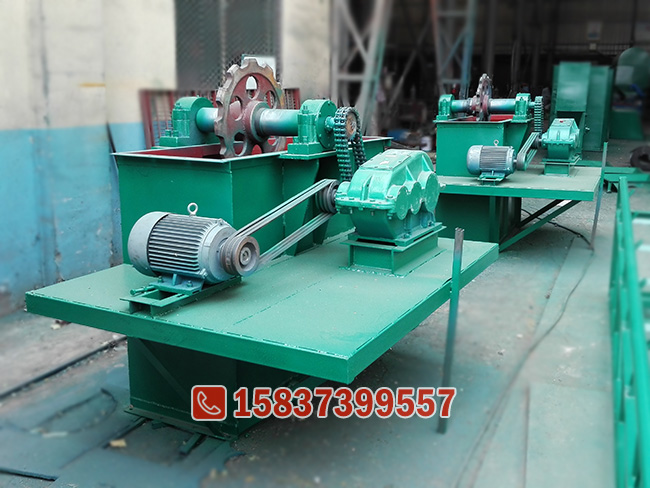

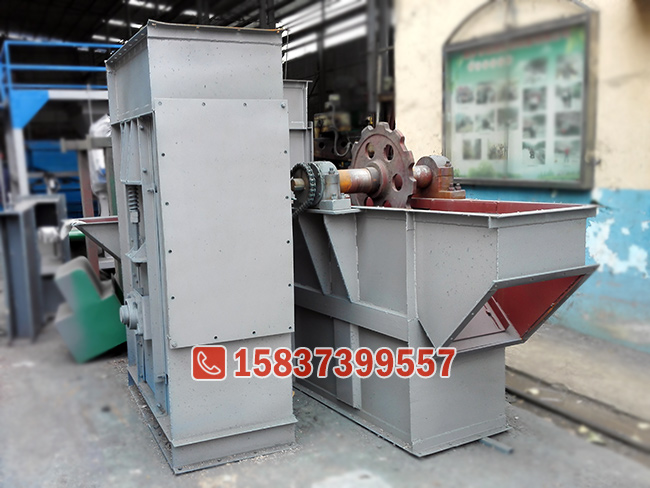

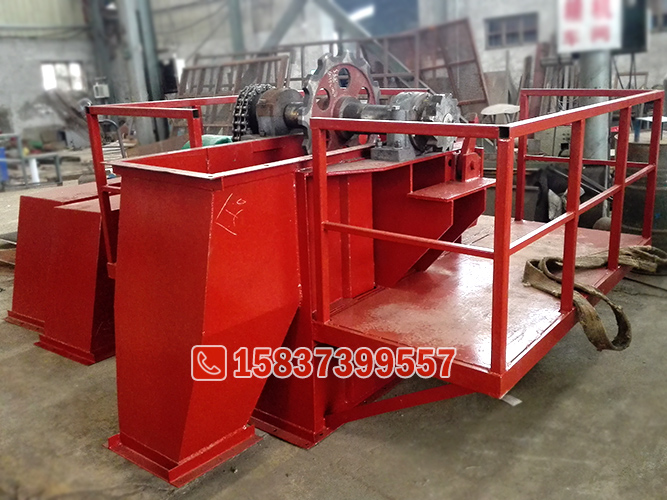

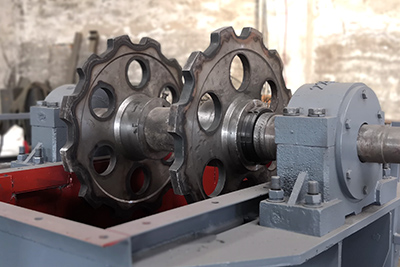

NE30提升机主要由头部箱体、尾部箱体、中心箱体、运行部件等部分组成,运行部分就是链条和料斗了。头部箱体主要装置NE30提升机链轮,待视察口的出料口、上轴承座等,凭证需要加装逆止器、磨练平台。

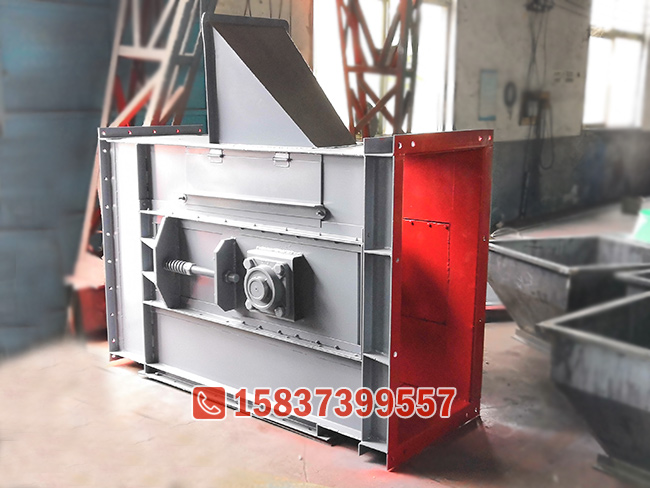

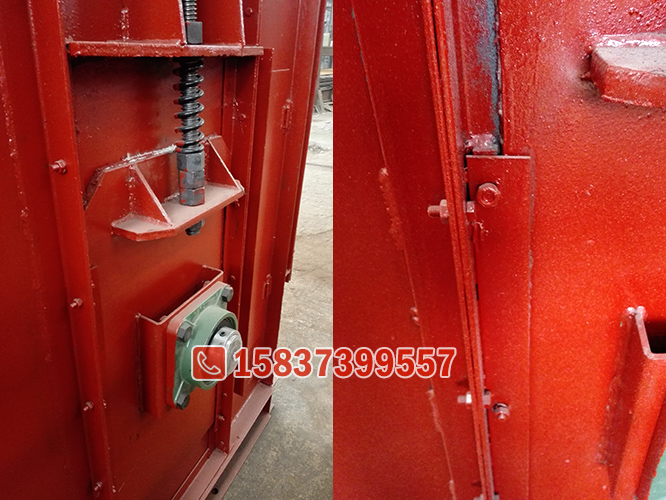

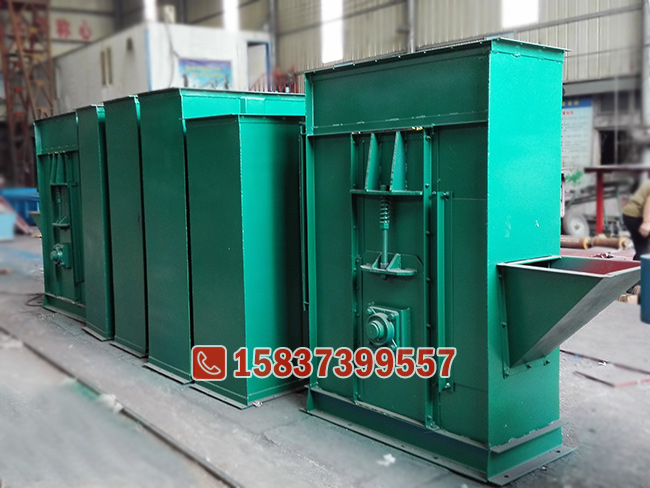

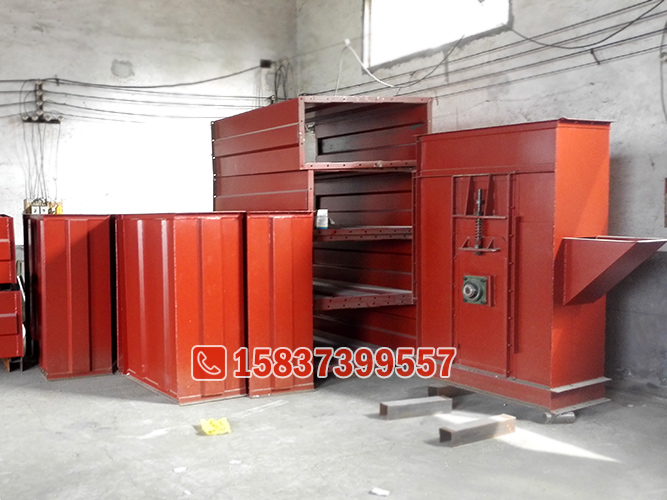

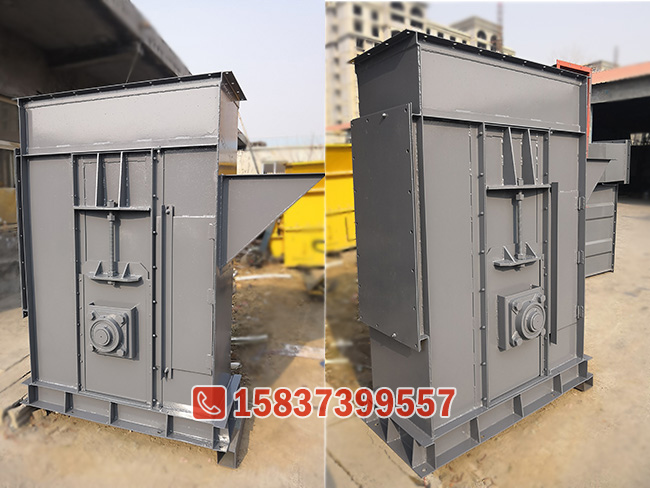

尾部箱体装置一个下链轮,弹簧丝杆自动张紧装置,出料口,以及三面装置有磨练门,利便链条料斗的装置和提升机的磨练。
NE30板链斗式提升机手艺参数
ne系列板链斗式提升机手艺参数可见下表。NE30为单排板链样式,提升量30吨/小时。我们可以凭证要求定制设计。
型号 |
提升能力 (m³/h) | 斗速(m/s) | 主轴转数(n/min) | 料 斗 |
链条节距 (mm) | 运行部件重量(Kg/m) | 物料最大块度(mm) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
容积 (L) |
斗宽 (mm) |
斗距 (mm) | |||||||||||
允许所占百分比% | |||||||||||||
10 | 25 | 50 | 75 | 100 | |||||||||
NE15 | 15 | 约0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
NE30 | 30 | 约0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 约0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 约0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 约0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 约0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 约0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 约0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 约0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 约0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 约0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
