NE15板链斗式提升机
NE15板链提升机先容
NE15板链斗式提升机中小的一个型号,提升量15立方/小时,为单排链样式,上下个装置一个链轮,NE15链条装置料斗中心位置。上链轮15齿,下链轮14齿,链条节距101.6mm,料斗间距203.2mm。板链斗式提升机的链轮均为齿轮样式。
NE15板链斗式提升机结构

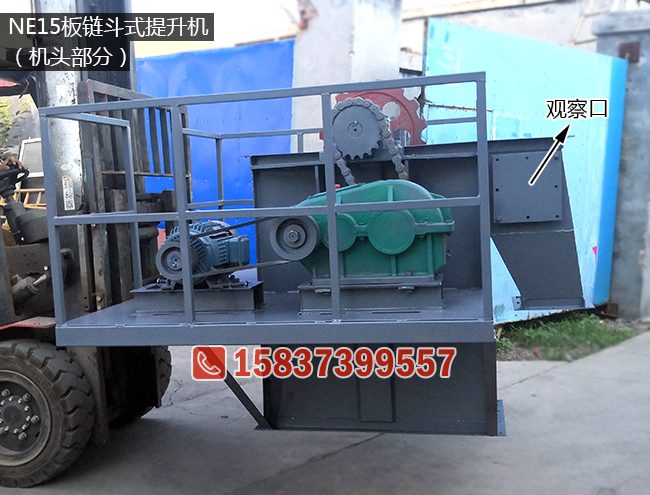

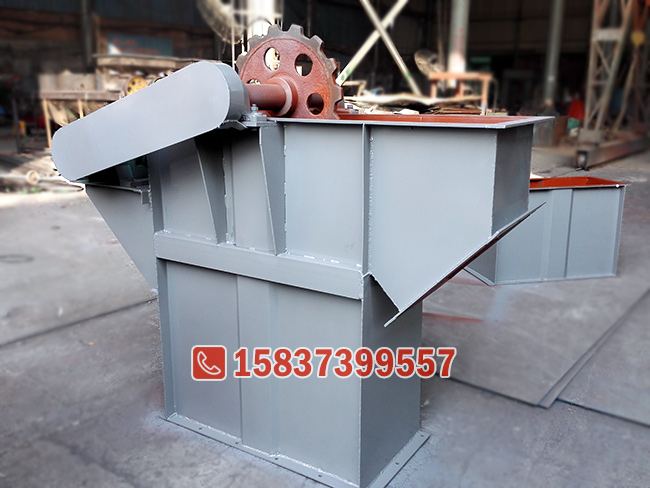

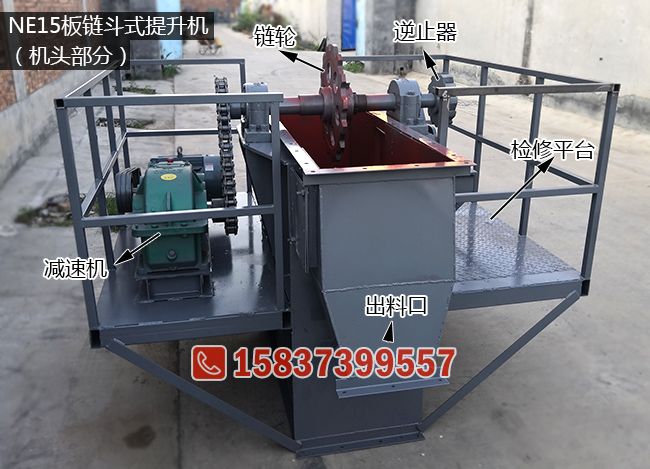

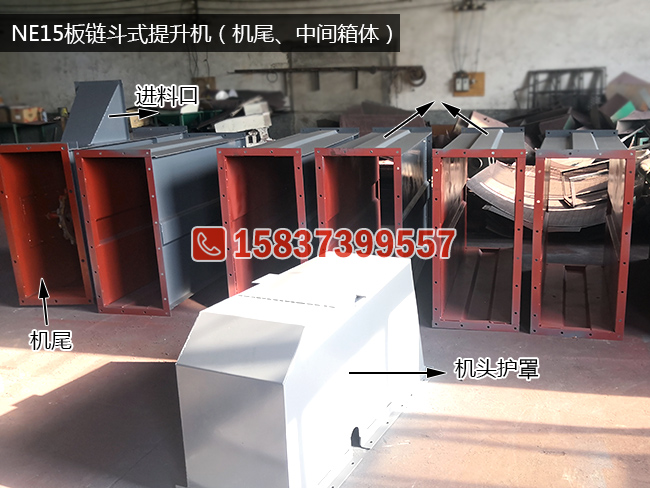

NE15板链斗式提升机是一种单排板链斗式提升机,主要由头部、尾部、中心箱体、链条链轮等部分组成。头部装置有上轴、上链轮,可凭证要求选装逆止器、磨练平台等装置。下部装置有丝杆弹簧自动张紧装置、磨练门。链条为套筒滚子板链。

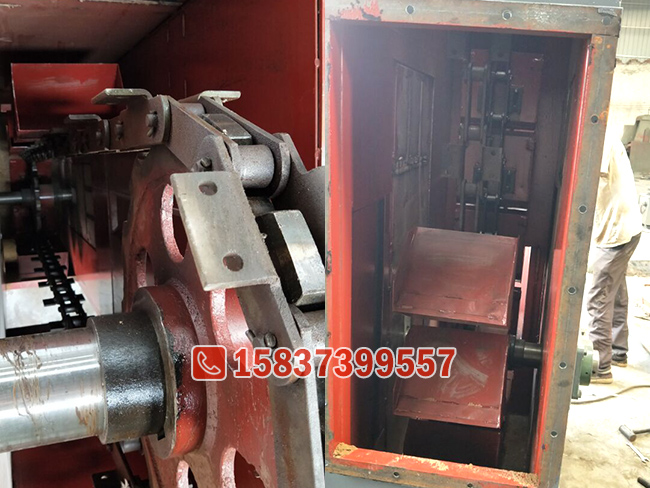

NE15板链斗式提升机是一种单排板链斗式提升机,上下各装置一个运送链轮,它的运行部分为一排ne15链条和若干个料斗组成,链条装置在料斗的背面中心位置,料斗样式为三角形斗。
NE15板链斗式提升机适合提升粉状物料、小颗粒物料,例如如石灰石、水泥熟料、石膏、块煤、沙子等,是应用zui普遍的一种笔直提升装备。
NE型板链斗式提升机是由外洋引进先进手艺研制的新产品,可逐步替换TD皮带式、TH环链式提升机。接纳自流式装料,重力式卸料,链条是优质合金钢高强度板式链条,链轮齿面局部淬火热处置惩罚,耐磨而可靠。驱动部分可接纳硬齿面减速器。
NE15板链斗式提升机手艺参数
NE15提升机每小时提升量为15吨,箱体尺寸约450*1050mm。
型号 |
提升能力 (m³/h) |
斗速(m/s) | 主轴转数(n/min) | 料 斗 |
链条节距 (mm) |
运行部件重量(Kg/m) | 物料最大块度(mm) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
容积 (L) |
斗宽 (mm) |
斗距 (mm) |
|||||||||||
允许所占百分比% | |||||||||||||
10 | 25 | 50 | 75 | 100 | |||||||||
NE15 | 15 | 约0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
NE30 | 30 | 约0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 约0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 约0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 约0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 约0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 约0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 约0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 约0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 约0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 约0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
