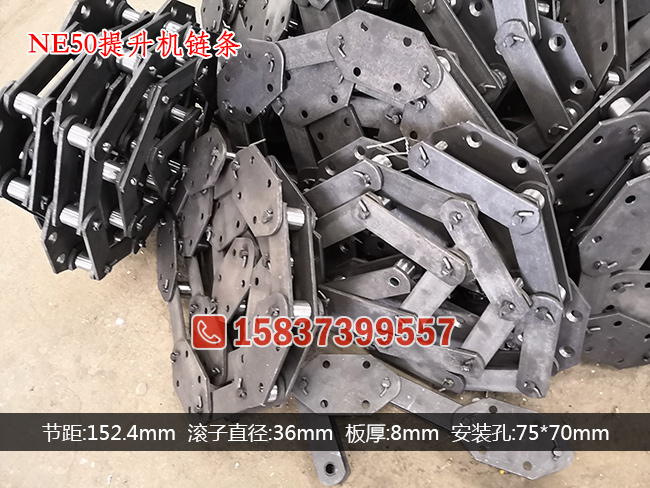

NE50提升机链条
NE50提升机链条
NE50提升机链条

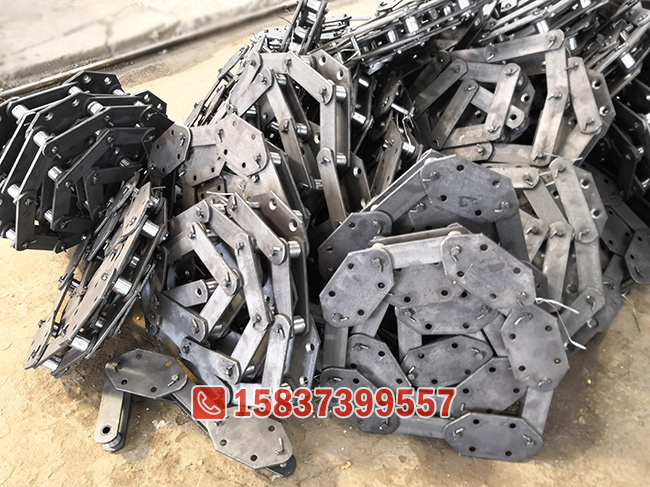

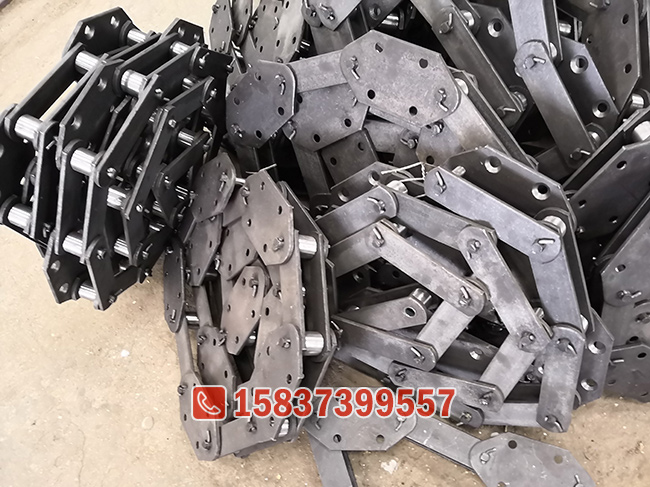

NE50斗式提升机链条

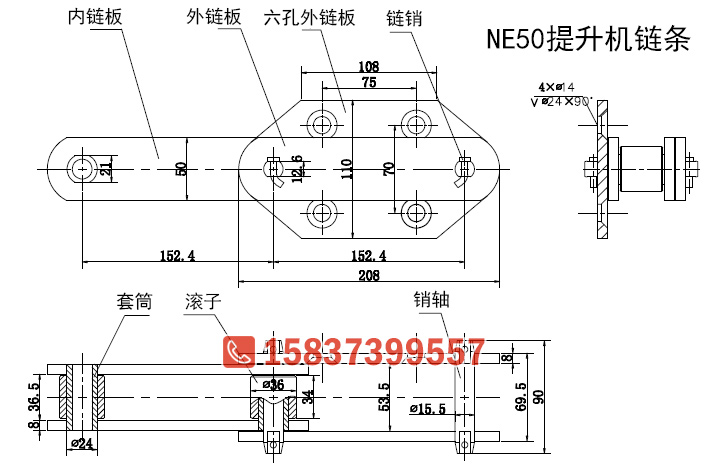

NE50提升机链条图纸尺寸

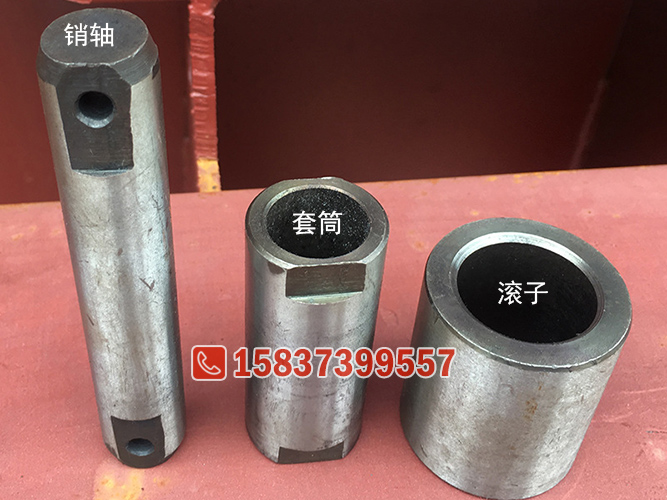

NE50提升机链条销轴套筒滚子
NE50提升机链条参数
NE50提升机链条节距152.4mm ，销轴尺寸φ15.5*90mm ，链板高度50mm ，链板厚度8mm ，内节内宽36.5mm ，滚子直径36mm ，装置孔60*120mm。其链条尺寸与NE30提升机链条基本类似 ，只是外链板有点小区别。
NE50板链斗式提升机是双排板链斗式提升机 ，是常用的一个型号 ，提升量月60立方/小时。运行部件是双排板链和料斗组成 ，匀速的循环旋转 ，将进料口流入的物料笔直提升到顶部 ，在出料出卸料 ，完成物料提升历程。
NE50斗式提升机链条材质
NE50链条的链板材质为45#钢 ，销轴套筒滚子为40Cr调质热处置惩罚 ，销钉为Q235碳钢材质。主要部分就是套筒滚子销轴 ，滚子与齿轮啮合 ，磨损压力较量大 ，因此接纳耐磨材质40Cr ，并经调质热处置惩罚工艺 ，知足在无油润滑状态下的恒久磨损。
NE50链条手艺要求
1、链条破断载荷24t
2、链条装配 ，每20节为一条 ，与ne30链条一样每条公称长度为：3.048米。
3、链板在装配前必需经由外貌抛丸处置惩罚。
4、所有链条装配中 ，销钉的装入偏向必需一致。
5、装配后的链条 ，滚子必需转动无邪 ，无卡阻征象。
6、装配后的链条 ，每链节之间必需转动无邪 ，无卡阻征象。
2、链条装配 ，每20节为一条 ，与ne30链条一样每条公称长度为：3.048米。
3、链板在装配前必需经由外貌抛丸处置惩罚。
4、所有链条装配中 ，销钉的装入偏向必需一致。
5、装配后的链条 ，滚子必需转动无邪 ，无卡阻征象。
6、装配后的链条 ，每链节之间必需转动无邪 ，无卡阻征象。
