钢斗加链式斗式提升机
钢斗加链式斗式提升机就是链条式斗式提升机,有环链、板链样式,环链斗式提升机就是以晕薹链为牵引件,料斗为圆弧形,为双排链样式;板链式斗式提升机以大节距板式链条为牵引件,料斗为三角形或平行斗,有单排链也有双排链样式。

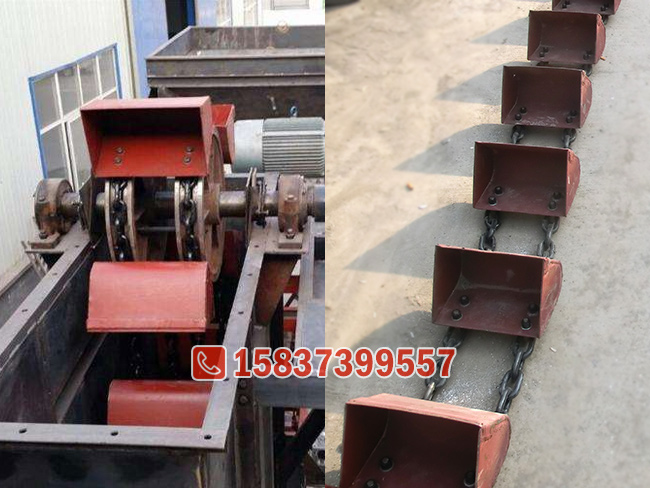

晕薹链条斗式提升机先容
晕薹链条斗式提升机是一种笔直运送的链条式提升机,一两排晕薹链条作为牵引件,链条一样平常为5环、7环一条,进料方法为挖取式,卸料方法为离心重力式。提升粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子等物料时用途较多。
链条和链钩为高锰钢材质,经由热处置惩罚工艺,具有极高的抗拉强度和耐磨性能。料斗有中深斗、深斗两种类型,一样平常干燥的、易于抛出的物料可选用深斗,稍微湿润物料、较难抛出物料可选用中深斗样式。

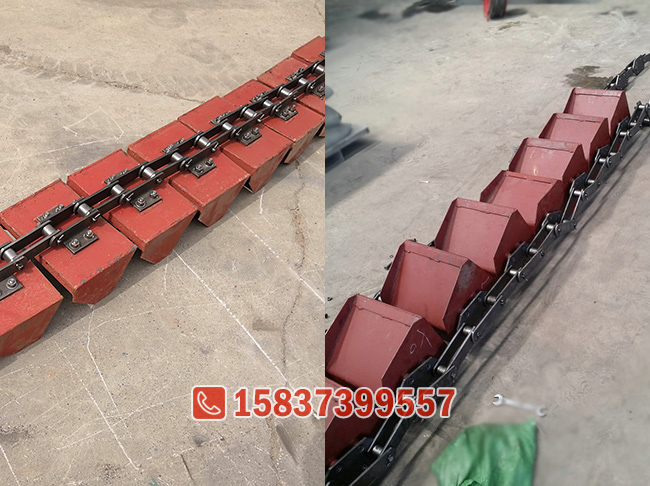

板链斗式提升机先容

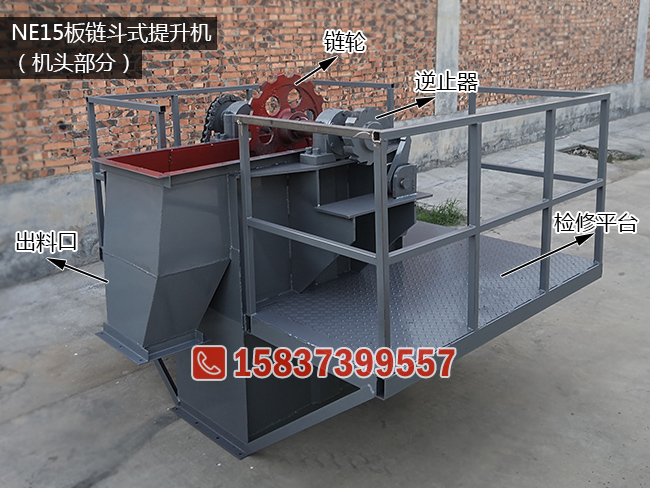

NE板链斗式提升机是较量常用的笔直运送装备,接纳大节距套筒滚子链作为牵引件,销轴套筒滚子经由热处置惩罚,运送链轮齿面也经由淬火热处置惩罚,有着很好的耐磨性能,维修率低,故障少,提升量大,许多行业中在逐渐取代TH环链式、TD皮带式提升机。板链斗式提升机基本参数
NE板链提升机有单、双排链样式,NE15和NE30为单排链样式,NE50及更大的型号为双排链样式,详细型号参数如下表。型号 |
提升能力 (m³/h) |
斗速(m/s) | 主轴转数(n/min) | 料 斗 |
链条节距 (mm) |
运行部件重量(Kg/m) | 物料最大块度(mm) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
容积 (L) |
斗宽 (mm) |
斗距 (mm) |
|||||||||||
允许所占百分比% | |||||||||||||
10 | 25 | 50 | 75 | 100 | |||||||||
NE15 | 15 | 约0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
NE30 | 30 | 约0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 约0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 约0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 约0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 约0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 约0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 约0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 约0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 约0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 约0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
NE板链斗式提升机型号体现意义很好明确,通过参数表可以看出来,后面的数字就是提升量的代表意思,是提升能力取整数。
